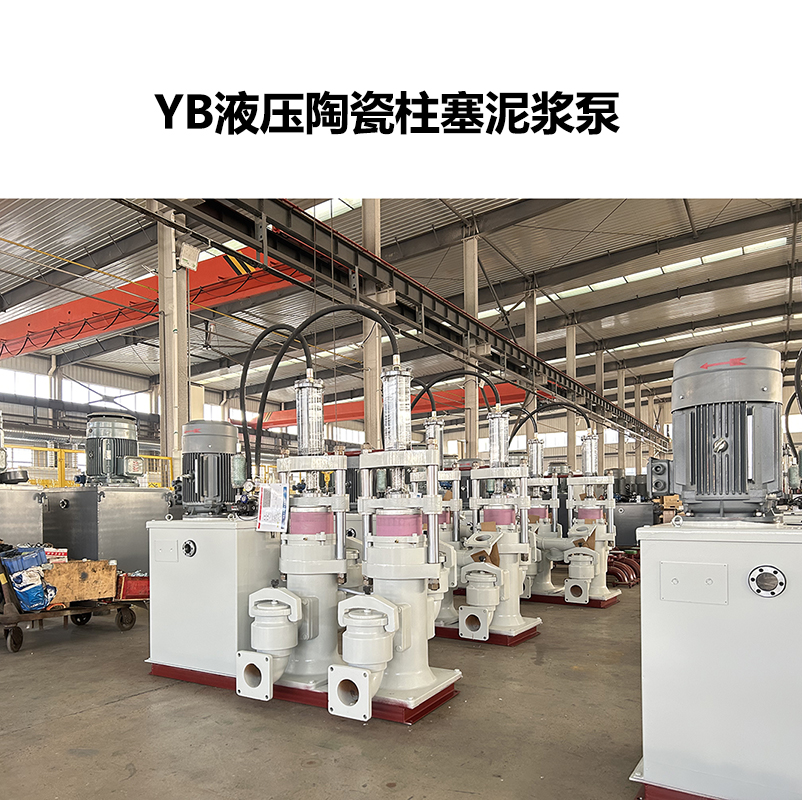

液壓陶瓷柱塞泥漿泵的進出料管路安裝是確保設備高效、穩定輸送泥漿的關鍵環節，需兼顧密封性、耐磨性、抗振動性及與清淤流程的適配性。以下是詳細的安裝步驟及操作要點：
一、安裝前的管路規劃與準備
1. 管路參數匹配
管徑選擇：根據泵的進出口口徑(通常進口 100-200mm、出口 80-150mm)確定管路直徑，原則上 “進口管路不小于泵進口口徑，出口管路不小于泵出口口徑”(避免流速過高導致磨損或壓力損失)。例如：泵進口 150mm 時，吸入管路選用 150mm 或 168mm(DN150)鋼管;泵出口 125mm 時，排出管路選用 125mm(DN125)耐磨管。
材質選擇：
吸入管路：以 “抗負壓、輕度耐磨” 為主，選用 Q235 無縫鋼管(壁厚≥6mm)或內襯橡膠的復合管(適合含砂量≤20% 的泥漿)。
排出管路：需 “耐高壓、高耐磨”，優先選用內襯陶瓷(Al?O?含量≥92%)的復合鋼管(耐壓≥30MPa)或高鉻鑄鐵管(適合含砂量≥30% 的高濃度泥漿)。
管路長度優化：吸入管路盡量縮短(≤5m)，減少彎頭(≤2 個)，避免 “氣蝕”;排出管路根據輸送距離設計(如船載壓濾機需≤10m，岸邊輸送可延長至 50-100m，需計算沿程壓力損失)。
2. 配件準備
密封件：耐油耐泥橡膠墊片(硬度 70-80 Shore A)、金屬纏繞墊片(高壓法蘭連接處)。
連接件：與管路匹配的法蘭(PN40 及以上壓力等級)、彎頭(45° 或 90°，優先選用耐磨鑄造彎頭，曲率半徑≥3 倍管徑)、異徑管(用于管徑過渡處)。
輔助裝置：吸入端需準備 Y 型過濾器(濾網孔徑≤20mm)、止回閥(防止停機回流);排出端需準備壓力傳感器(量程 0-40MPa)、閘閥(調節流量)、伸縮節(補償船體振動或溫度變形)。
二、吸入管路安裝步驟(核心：防漏氣、防堵塞)
定位與固定
吸入管路一端連接清淤船的泥漿收集裝置(如絞吸頭出口、泥漿池底閥)，另一端連接泵的進口法蘭，路徑需 “短、直、緩”，避免爬坡(若需爬坡，坡度≤15°)，防止空氣積聚。
管路用船體支架固定，支架間距：水平段≤2m，垂直段≤1.5m，固定方式為 U 型螺栓(內襯橡膠墊，避免管路磨損)，確保管路無懸空晃動。
過濾器與止回閥安裝
在靠近泵進口的位置安裝 Y 型過濾器，濾網朝向垂直向下(便于后期清理雜質)，過濾器前后加裝壓力表(監測進口負壓，正常應≤-0.05MPa，超過則需清理濾網)。
過濾器與泵進口之間安裝止回閥(單向閥)，流向需與泥漿輸送方向一致，防止停機時泵內泥漿回流至收集裝置，避免再次啟動時 “抽空”。
密封與排氣處理
法蘭連接時，先清理法蘭面油污、雜質，放入橡膠墊片(尺寸與法蘭匹配，無褶皺)，螺栓對稱均勻擰緊(力矩根據管徑確定：DN150 約 300N?m)，確保無滲漏(可涂少量密封膠輔助密封)。
若吸入管路存在高點(易積氣)，需在較高點安裝手動排氣閥，首次啟動前打開排氣，直至排出泥漿(無氣泡)后關閉，避免氣蝕損壞陶瓷柱塞。
三、排出管路安裝步驟(核心：耐高壓、抗振動)
高壓段連接(泵出口至好的個閥門)
泵出口法蘭與排出管路的首段連接，優先采用 “短節 + 彎頭” 組合，避免直接焊接(方便后期拆卸檢修)。法蘭連接處使用金屬纏繞墊片(耐高壓)，螺栓材質為 8.8 級高強度螺栓，擰緊后外露螺紋 2-3 牙。
距離泵出口≤1m 處安裝閘閥(調節流量)和壓力傳感器，傳感器信號接入控制系統，實時監測排出壓力(需與泵的額定壓力匹配，如泵額定 20MPa，傳感器量程選 0-30MPa)。
延伸管路與補償裝置
若輸送至船載壓濾機，管路需沿船體固定，轉彎處用耐磨彎頭(避免直角硬拐)，并在靠近壓濾機進口處安裝伸縮節(如波紋補償器)，補償船體振動導致的管路位移(伸縮量≥50mm)。
若輸送至岸邊，管路需通過船體側面的預留孔延伸至水下或岸邊，出船處安裝 “導向架”(固定管路，避免水流沖擊晃動)，并在船岸連接段加裝浮動支撐(如浮筒)，防止管路下沉。
末端處理
若對接壓濾機，排出管路末端需加裝柔性接頭(如橡膠軟管，長度 1-2m)，減少泵振動對壓濾機進料口的沖擊。
若直接排放至岸邊堆泥場，末端需安裝擴散器(降低出口流速，避免沖刷場地)，并預留閘閥(緊急停機時關閉)。
四、安裝后檢查與測試
外觀與固定檢查
確認管路無明顯彎曲、變形，支架固定牢固(晃動量≤5mm)，所有法蘭螺栓無松動，過濾器濾網清潔，止回閥方向正確。
壓力測試
關閉泵出口閘閥，進行 “靜態耐壓試驗”：通過清水加壓至泵額定壓力的 1.2 倍(如額定 20MPa，試驗 24MPa)，保壓 30 分鐘，檢查管路、法蘭、閥門無滲漏，壓力降≤0.5MPa 為合格。
動態運行測試
通入低濃度泥漿(含固量≤10%)，啟動泵，逐步打開出口閘閥，觀察：
吸入端：無漏氣(法蘭處無氣泡)，過濾器前后壓力差≤0.1MPa(壓差過大需清理濾網)。
排出端：壓力穩定(波動范圍≤±1MPa)，管路無異常振動或異響，伸縮節、柔性接頭無過度變形。
關鍵注意事項
防腐處理：所有外露金屬管路(尤其是船體外部部分)需涂刷防腐漆(如環氧煤瀝青漆，厚度≥150μm)，避免河水腐蝕。
耐磨維護：定期檢查排出管路彎頭、三通等易磨損部位(每 500 小時)，若內壁磨損厚度超過原厚度的 30%，需及時更換。
適配船體振動：管路與船體支架的連接需預留一定緩沖量(如用橡膠墊隔離)，避免剛性連接導致管路疲勞斷裂。
通過以上步驟，可確保進出料管路與液壓陶瓷柱塞泥漿泵、清淤船作業流程高效匹配，實現泥漿的穩定、低損耗輸送。
